RD-316
Das RD-316 ist ein dünnes und flexibles Standardkabel. Der Aufbau ist ähnlich dem bekannten RG 316, jedoch erreicht es mit zwei Geflechtschirmen eine höhere Schirmdämpfung und kann bis 6 GHz eingesetzt werden.
Durch den FEP-Mantel ist es sehr beständig gegenüber Chemikalien und Umwelteinflüssen. Das RD-316 eignet sich auch sehr gut zur Verwendung in Test- und Messplätzen.

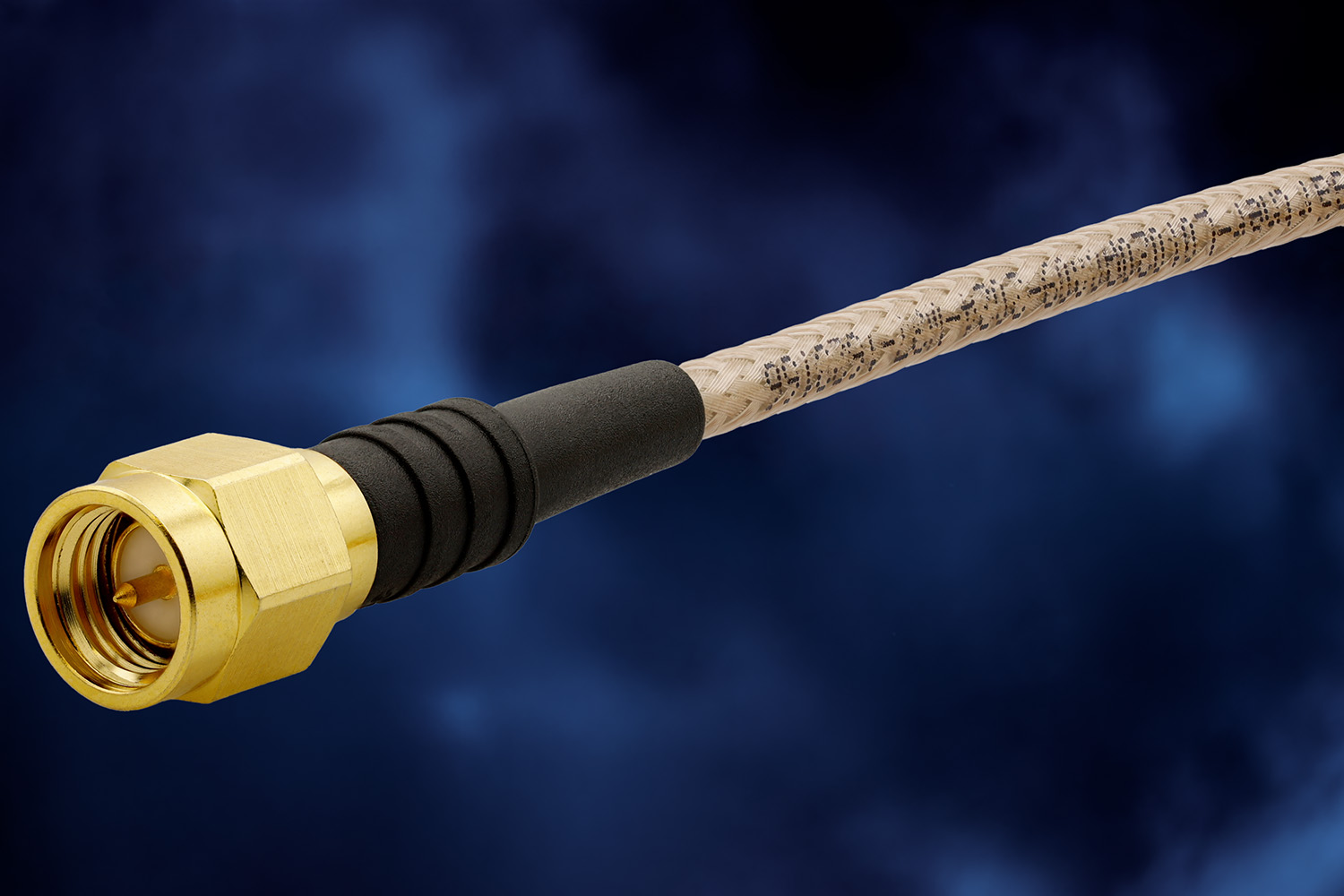

Fertig konfektionierte Standardlängen mit SMA-Stecker finden Sie hier
Fertig konfektionierte Standardlängen mit BNC-Stecker finden Sie hier
Eine halogenfreie Alternative zum RD-316 ist das Enviroflex 316D
Kabelaufbau RD-316
| Aufbau | Material | Durchmesser |
|---|---|---|
| Innenleiter | Stahl verkupfert+versilbert, Litze-07 | 0,5 mm |
| Dielektrikum | PTFE | 1,5 mm |
| Außenleiter 1 | Kupfergeflecht versilbert | 2,0 mm |
| Außenleiter 2 | Kupfergeflecht versilbert | 2,4 mm |
| Mantel | FEP braun | 2,9 mm |
Allgemeine Eigenschaften
Außendurchmesser 2,9 mm
Frequenzbereich bis 6 GHz
Sehr flexibel
Doppelt geschirmt
Dämpfung 0,9 dB/m (1 GHz)
Anwendungen
Labor-/Messkabel bis 6 GHz
Test & Messtechnik
Hochtemperaturanwendungen
Individuell konfektioniertes Koaxialkabel RD-316
Jedes Kabel wird mit einem ausführlichen Messprotokoll (Einfüge-/Rückflussdämpfung) ausgeliefert. Lieferzeit nach Vereinbarung.
Optional: Abweichende individuelle Kabelkennzeichnung auf bedrucktem Schrumpfschlauch, z.B. "RF-Input". Der Aufpreis beträgt 1 € je Kabel.
Je nach Verfügbarkeit liefern wir das RD-316 von folgenden Lieferanten: Huber+Suhner, Telegärtner
