Multiflex 141 (H+S)
Das Multiflex 141 ist ein flexibles Mikrowellenkabel welches sich auch hervorragend am Messplatz eignet, sofern keine besondere Phasenstabilität vorausgesetzt wird. Aufgrund der gelöteten Steckverbinder erreichen Multiflexkabel auch bei hohen Frequenzen eine sehr gute Rückflussdämpfung und eine hohe Schirmdämpfung.
Der von uns angebrachten Knickschutz schützt das Kabel sehr effektiv im Bereich der Steckverbindung vor Beschädigungen.
Fertig konfektionierte Standardlängen mit SMA-Stecker finden Sie hier
Kabelaufbau Multiflex 141
| Aufbau | Material | Durchmesser |
|---|---|---|
| Innenleiter | Kupferdraht versilbert | 0,9 mm |
| Dielektrikum | PTFE | 2,9 mm |
| Außenleiter 1 | Kupferfolie umwickelt, versilbert, 100% | 3,2 mm |
| Außenleiter 2 | Kupfergeflecht, verzinnt, 83% | 3,5 mm |
| Mantel (Optional) | FEP blau | 4,1 mm |
Allgemeine Eigenschaften
Außendurchmesser 4,1 mm
Sehr flexibles Mikrowellenkabel
Doppelte Schirmung
Dämpfung 0,4 dB/m (1 GHz)
Anwendungen
Test & Messtechnik
Labor-/Messkabel bis 18 GHz
Meterware ohne Konfektion
Koaxialkabel Huber+Suhner Multiflex 141, Meterware ohne Steckverbinder
*EUR 19,00 / m
Individuell konfektioniertes Koaxialkabel Multiflex 141
Wir liefern Ihr HF-Kabel fertig konfektioniert mit gewünschten Steckverbindern. Jedes Kabel wird mit einem ausführlichen Messprotokoll (Einfüge-/Rückflussdämpfung als PDF und S-Parameter) ausgeliefert. Lieferzeit nach Vereinbarung.

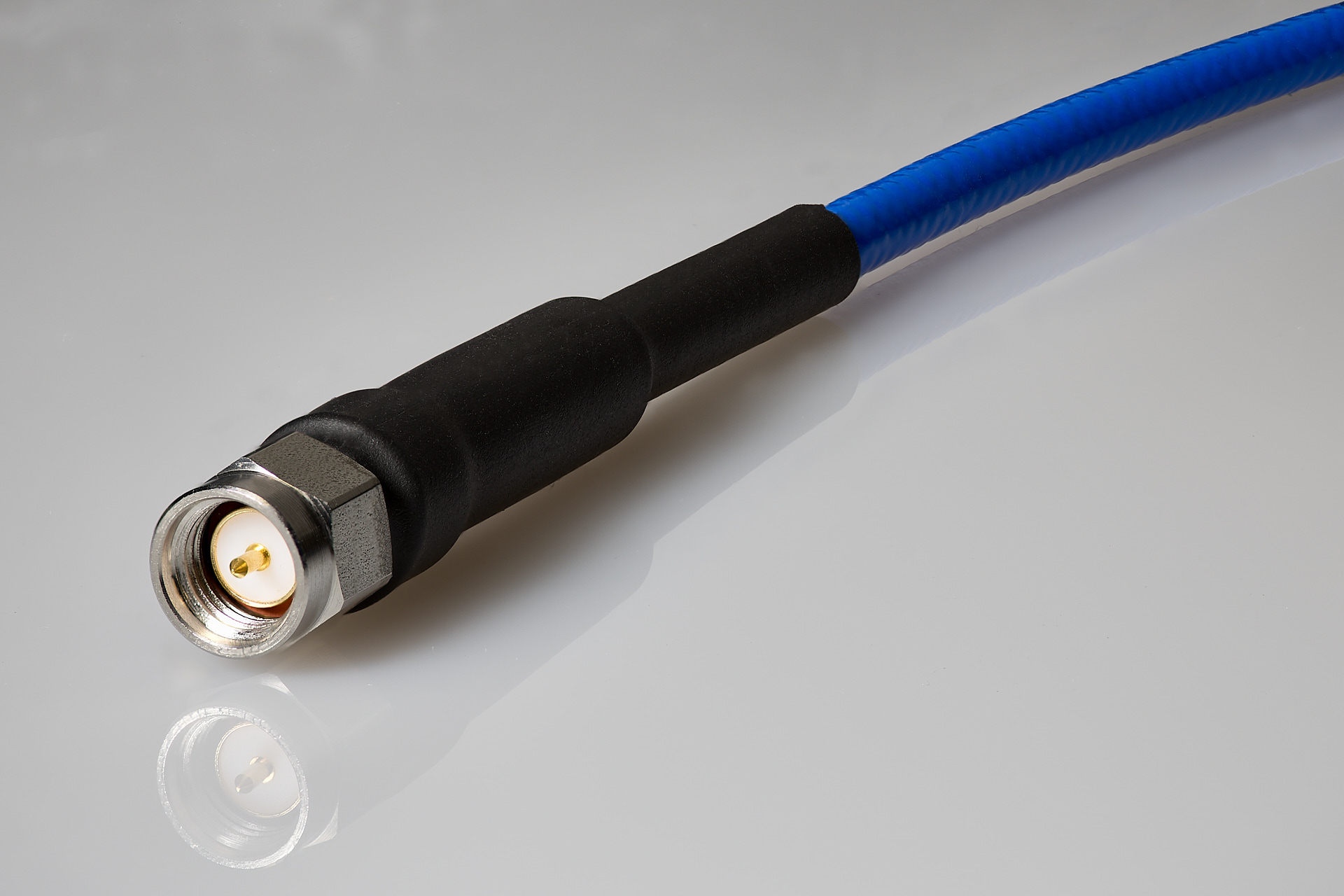

Als Knickschutz bringen wir bei diesem Kabel immer eine schwarze Schrumpfschlauchkombination an. Unsere SMA Stecker sind mit einer Knickschutzhülse aus Metall ausgestattet um das Kabel in diesem Bereich effektiv zu schützen. Optional liefern wir unsere SMA-Stecker auf Anfrage auch in einer Edelstahlausführung, die Standardvariante ist CuBe vergoldet.
Optional: Abweichende individuelle Kabelkennzeichnung auf bedrucktem Schrumpfschlauch, z.B. "RF-Input". Der Aufpreis beträgt 1 € je Kabel.
Unsere SMA-Stecker
Der Außenleiter des SMA-Steckers wird bei Multiflexkabeln, ähnlich wie bei Semi-Rigid-Leitungen, mit dem Kabelaußenleiter verlötet. Dies führt zu einer stabilen Verbindung mit hoher Schirmdämpfung und niedrigen Reflexionen. Der Nachteil ist allerdings, dass der verlötete Außenleiter bei einer Biegung unmittelbar an der Lötstelle leicht brechen kann.

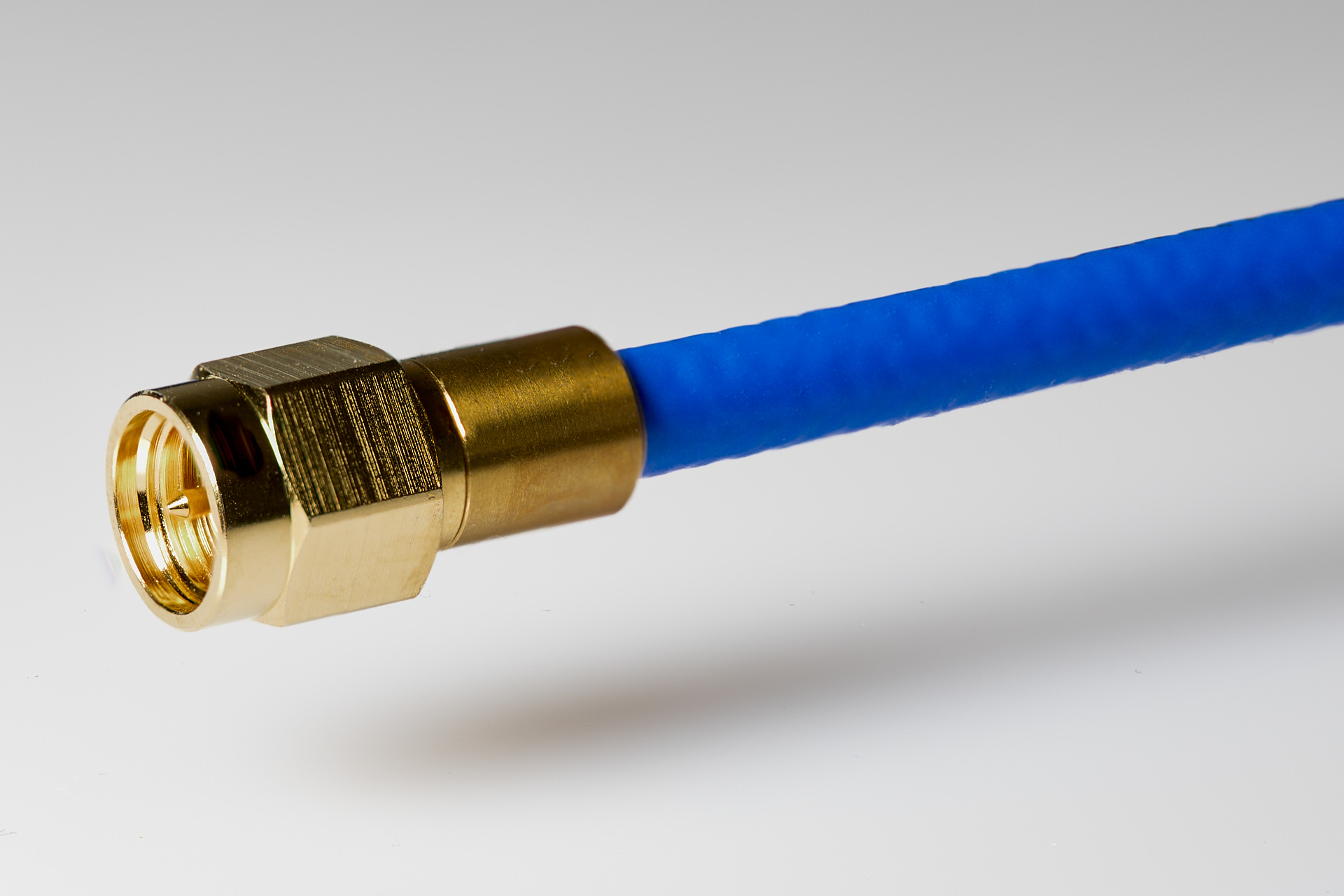

Wir verwenden deshalb ausschließlich hochwertige SMA-Stecker mit passenden Knickschutzhülsen aus Metall. Damit ist die Lötstelle perfekt geschützt. Die Abbildung zeigt unsere SMA-Stecker vor dem Anbringen des Schrumpfschlauchs.
Multiflexkabel - perfekt für das Messlabor
Multiflexkabel zeichnen sich durch einen großen Frequenzbereich, niedrigen Reflexionen und einer hohen Schirmdämpfung aus - perfekt für Anwendungen in der Test- und Messtechnik. Mit SMA-Stecker reicht der Frequenzbereich bis 18 GHz.
Eine Ausnahme darf allerdings nicht verschwiegen werden - Multiflexkabel haben keine spezifizierte Phasenstabilität und können so als Testkabel für Netzwerkanalysatoren (VNA) nicht oder nur bedingt eingesetzt werden.
In der Praxis ist die Phasenstabilität zwar gegenüber Biegungen erstaunlich gut, nicht aber gegenüber größere Temperaturänderungen. Einige unserer Kunden setzen unsere Multiflexkabel dennoch mit mehr als ausreichender Performance als VNA-Testkabel ein, insbesondere für 6 GHz VNAs.
